激波管制造商

葫蘆島市北方石化設備廠



一、簡介

葫蘆島市北方石化設備廠是一個小型專業生產激波管廠家，本廠成立于2000年，建廠伊始就把激波管生產制造技術領域做為技術開發研制的主攻方向，經過幾年的不斷摸索、開發、研制，于2005年成功為北京理工大學設計、制造出第一臺45米長大型氣體、液體、粉塵多相爆炸試驗激波管，在16年里為北京理工大學設計、制造了氣體高溫高壓激波管、15米氣體爆炸測試激波管、大型移動式激波管、2.8米液霧、粉塵爆炸試驗激波管、氣體燃燒爆轟激波管；為上海交通大學設計、制造超聲速空氣動力學激波管、大型方管式空氣動力學測試激波管、激波管風洞；為長春理工大學設計、制造9.5米超聲速空氣動力學激波管；為北京石油化工學院設計、制造氣體爆炸測試激波管；為新鄉醫學院設計、制造激波管氣體爆炸生物殺傷實驗系統，并獲得國家實用新型專利證書；為重慶科技學院制造方管式氣體爆炸測試激波管，為中國礦業大學定制激波管。

我們是一個小微型企業，經過20多年探索研制，目前集激波管開發、設計、技術服務、制造加工為一體的小型企業，努力為用戶服務，做用戶放心的產品，達到用戶滿意。

二、營業執照

三、激波管氣體爆炸生殺傷實驗系統專利證書

四、幾種不同類型的激波管產品簡介

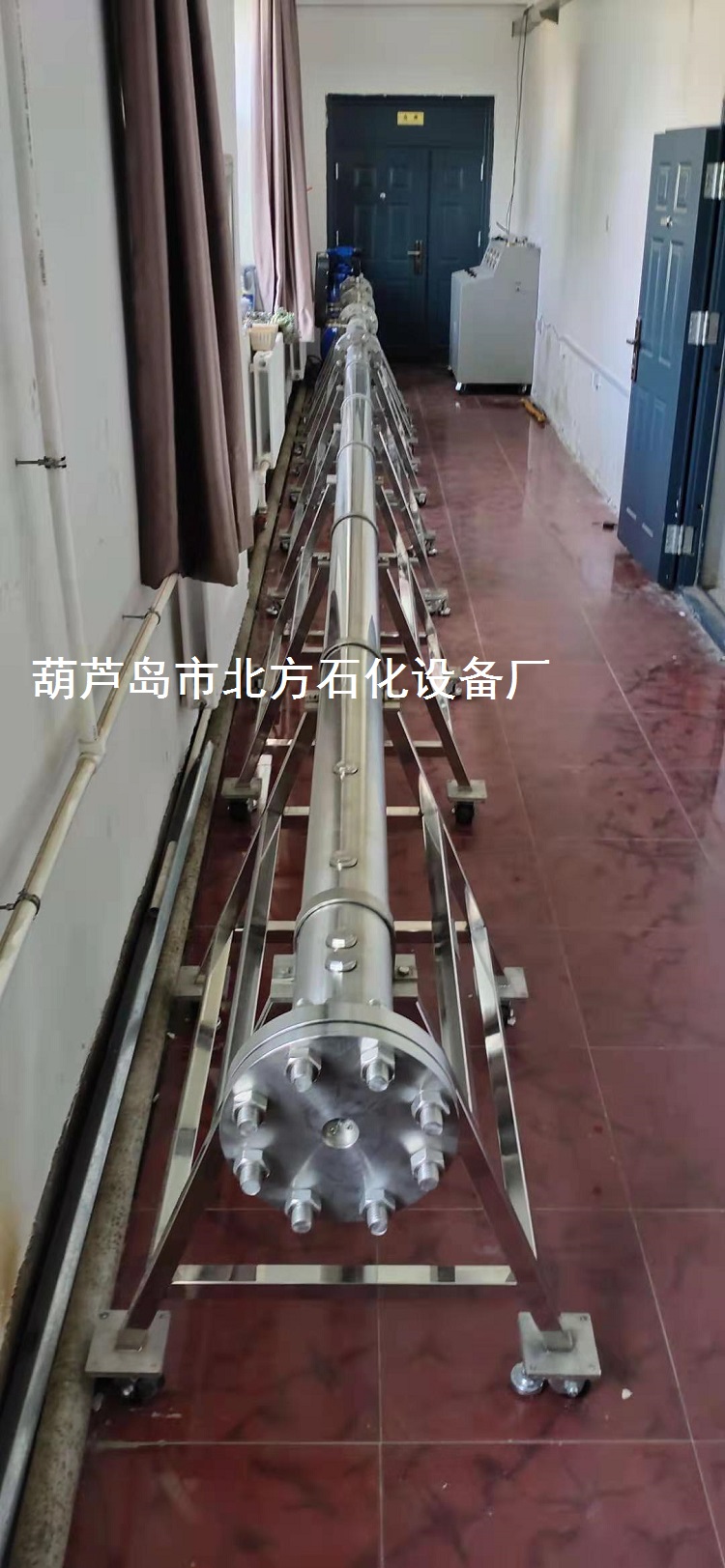

（一）9.5米大型超聲速空氣動學激波管

產品描述：

1、規格：激波管總長9.5m；內徑φ100mm；

2、高壓室段（驅動段）長度：1000mm；

3、活動室段：1000mm；

4、測試段：7500mm；

5、高壓室段（驅動段）壓力：5MPa；

6、材質為：S30408不銹鋼；

7、激波管內壁表面拋光精度Ra0.2μm（表面光潔度9級─1000目），激波管內表面光潔、純凈、光滑如鏡；

8、測試、實驗、試驗激波氣流為壓縮空氣或高壓隋性氣體；

9、高壓室段（驅動段）與活動段之間設有夾膜片，膜片可用退火鋁膜制成的膜片，可設單夾膜段和雙夾膜段；

10、高壓室段（驅動段）與活動段有滑動輪軌用于更換夾膜片；

11、各段之間有氣體連通器，用閥門控制，調整各段的氣體壓力差；

12、高壓室段（驅動段）與活動段之間設有進氣聯接口；

13、高壓段（驅動段）有電子壓力表、手動泄壓閥；

14、低壓段（測試段）有測速傳感器、手動泄壓閥；

15、在高壓段與活動段之間夾上膜片，當高壓段充氣量升高到一定氣壓時膜片破裂，高壓氣流瞬時沖入測試段形成間斷面激波。

用途：

1、用于氣體動力激波測試；

2、用于超聲速空氣動力激波試驗；

3、用于超聲速空動學研究；

4、用于空氣壓力激波沖擊摧毀性質試驗；

5、用于氣體激波沖擊材料性能試驗。

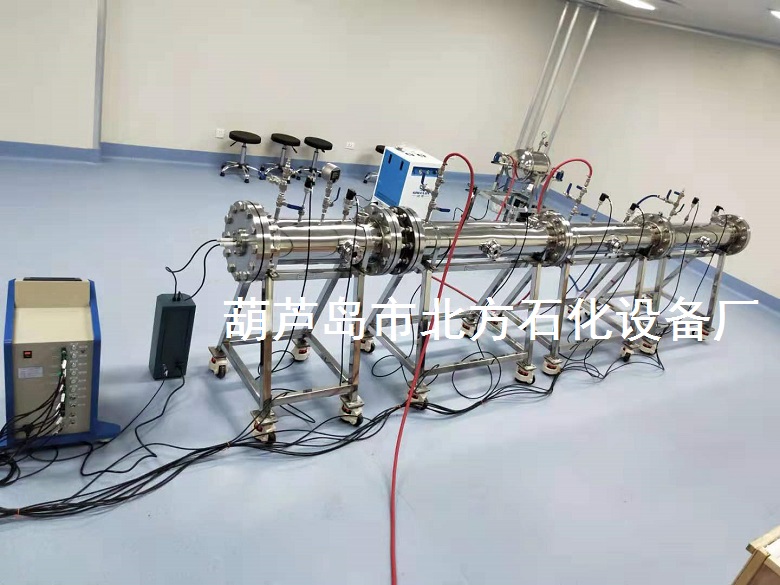

（二）激波管氣體爆炸生物殺傷實驗系統

產品描述：

一、爆炸裝置由三大部份組成：（一）激波管氣體爆炸測試裝置；（二）供氣部份；（三）活動水平調節支座；材質勻?yàn)椴讳P鋼；

（一）激波管氣體爆炸測試裝置由以下部件組成：

激波管主體由氣室段（點火段）、雙夾膜段、測試段組成，主體長度4450mm，激波管直徑φ219。

1、氣室段（點火段）規格為φ219×700mm一段，這段主要是用來點火燃燒爆炸。由進氣管路、點火器、測試觀察窗口、抽真空系統、真空壓力表組成。

（1）進氣管路由流量計、閥門、不銹鋼管線和膠管線組成。

流量計用途是用來觀察、計量、計算氣體進入激波管里的流量多少；

閥門用途是開啟后氣體進入激波管內，關閉后斷絕氣體進入，同時具有安全保證性。

（2）點火器是用來點火燃燒氣體爆炸的，可遠距離操作點火。

（3）觀測窗口是用來觀測、記錄、攝像爆炸瞬態沖擊波氣流的生成、走向、衰落的過程。

（4）抽真空系統是由真空泵、閥門、管路組成，是用于激波管內抽真空。

（5）真空壓力表是用于觀察、記錄真空度和壓力等級。

2、雙夾膜段：規格φ219×150mm，測試時可根據實驗需要使用雙夾膜還是單夾膜，還是不需夾膜，可靈活使用。一般采用塑料薄膜即可。

3、測試段分為三段，每段規格為φ219×1200mm，測試段是用于爆炸沖擊力殺傷生物實驗段，可根據需要組合一段、二段或三段；可將實驗生物放置管內；激波管爆炸后可觀測和記錄生物被殺傷情況（即殺傷力情況）；測試段由進氣口、氣體采集口、傳感器、觀測窗口、爆破片、法蘭蓋組成。

（1）氣進口和氣體采集是使用一個管口，由閥門和短管路組成；當測試段需要輸入可燃?xì)怏w時可由此進氣口輸入，輸入量達到后關閉閥門；當需要采集激波管內氣體時可開啟此管口閥門采集即可。

（2）傳感器是安裝在激波管上采集記錄爆炸過程中的氣體沖擊極限壓力和爆炸過程中的燃燒溫度。

（3）爆破片：當激波管內壓力超過爆破片整定的壓力后自動爆破泄壓，保持激波管的安全狀態。

（4）法蘭蓋打開后可用于放置實驗生物；也可用于清理激波管內塵物。

（二）供氣部份是由甲烷氣瓶、空氣缸瓶、混合罐、甲烷流量計、空氣流量計。

1、甲烷氣瓶是甲烷氣源，空氣缸瓶是空氣氣源。

2、混氣罐是甲烷氣體和空氣的混氣裝置。

甲烷氣體由氣源缸瓶通過甲烷氣體流量計進入混氣罐；空氣是由靜音空壓機輸出壓縮空氣或是空氣缸瓶輸出空氣，通過空氣流量計進入混氣罐，甲烷氣體和空氣氣體通過一定比例進入到混氣罐內進行混氣?；鞖馔瓿珊笥苫鞖夤迌?nèi)輸出混合氣體，通過流量計輸入到激波管內，混氣罐安裝爆破片和壓力表。并安裝活動水平調節支座。

3、靜音空壓機是提供壓縮空氣的設備。

（三）活動水平調節支座共計4臺/套，材料為不銹鋼方管制做，不易被空氣腐蝕；每臺支座底端安裝活動可調水平高低的腳輪。并可使激波管互換調整使用。

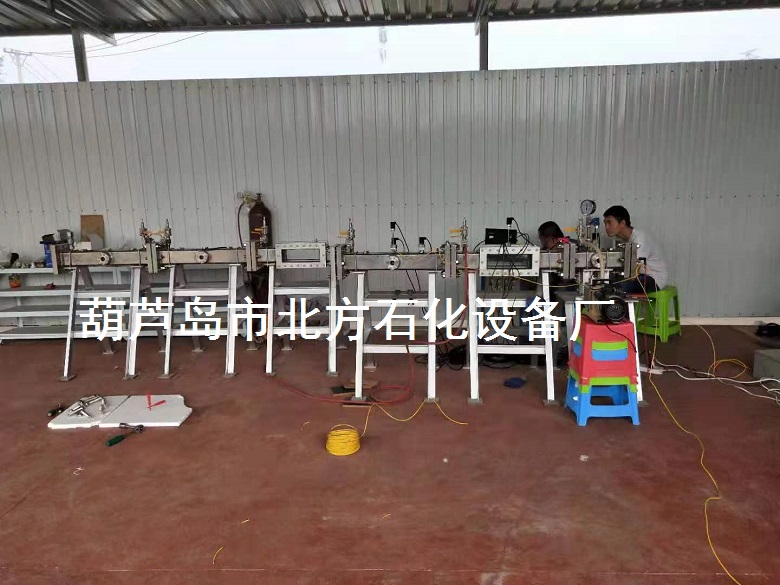

（三）方管式氣體沖擊試驗激波管

產品描述：

1、規格：總長5.6米，內徑100mm×100mm；

2、六段組合：第一段為驅動段（高壓段），5段為測試段；

3、驅動段：有進氣管路，將高壓氣體輸入驅動段，有2個壓力傳感器聯接口；

4、驅動段與測試段之間有夾膜片，膜片可用退火鋁膜制成的；

5、測試段由五段組成，可自由組合幾個測試段，有兩個測試段有對視測試窗口，用于光學測試，每個測試段上有3個氣體壓力傳感和3個測速傳感器；

6、驅動段氣體壓力：3MPa；

7、真空度：0.065MPa；

8、激波管內表面拋光精度Ra0.2μm（表面光潔度9級─1000目），激波管內表面光潔、純凈、光滑如鏡；

9、在驅動段與測試段之間夾上膜片，當驅動段充氣量升高到一定氣壓時膜片破裂，高壓氣流瞬時沖入測試段形成間斷面激波。

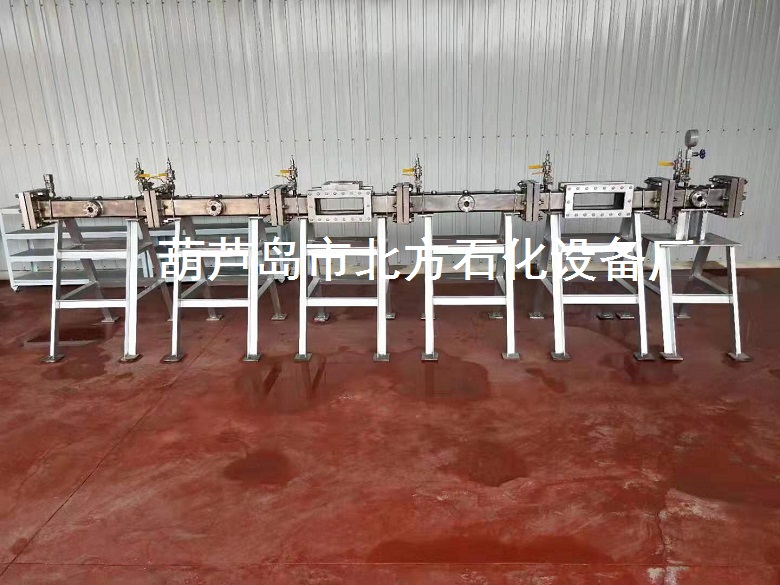

（四）方管式可燃?xì)怏w爆炸測試激波管





產品描述：

1、規格：總長度5米，爆炸管內腔100mm×100mm；

2、六段組合：第一段為驅動段（點火段），5段測試段。

3、驅動段：有進氣管路將氣體輸入驅動段，四個傳感器測試點聯接口，點火聯接口。

4、測試段：由五段組成，可自由組合，每個測試段都有進氣管路將氣體輸入測試段，每個測試段上六個傳感器測試點，每個測試段有兩個對稱觀測窗口。

5、氣體爆炸極限壓力：3Mpa。

6、真空度：0.095Mpa。

7、測試觀察窗口：驅動段上有兩個對視窗口φ30mm，三個測試段每一段上有兩個對視窗口φ30mm，兩個測試段每一段上有兩個對視窗口長300mm，寬100mm可視范圍；

8、驅動段與測試段之間右夾膜后進行氣體測試；

9、驅動段與測試段整體輸入氣體爆炸測試。

（五）45m氣體、液霧、粉塵多相爆炸試驗激波管



產品描述：

1、規格：總長45m，直徑φ219，中心高度9mm；

2、爆炸沖擊壓力：12MPa（瞬時：10-20ms）

3、爆炸火焰溫度：1200℃（瞬時：10-20ms）

4、真空度：0.065MPa；

5、爆炸介質：可燃?xì)怏w、可燃液體、粉塵；

6、40套噴射液霧、粉塵系統，液霧、粉塵噴射到激波管內形液霧、粉塵云后，開啟點火器，點火后即瞬時爆炸形成爆炸激波沖擊力；

7、有46個壓力、溫度傳感器均布在激波管上，并與電腦聯接采集爆炸沖擊壓力和爆炸燃燒火焰溫度；

8、有四個對稱高強度、高透光率光學玻璃觀測窗口，用于紋影和攝像；

9、激波管前端設有點火裝置；

10、激波管爆炸未端聯接20m³泄爆罐，泄爆罐耐壓力12MPa，設有安全閥。

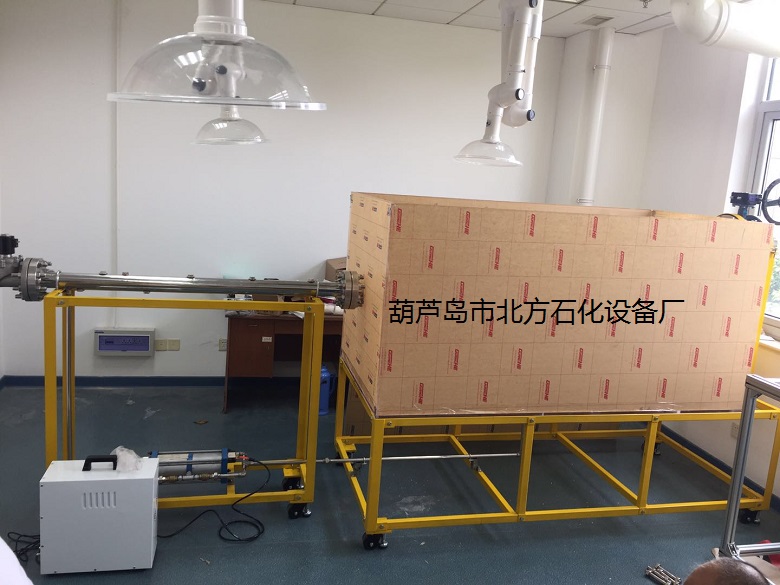

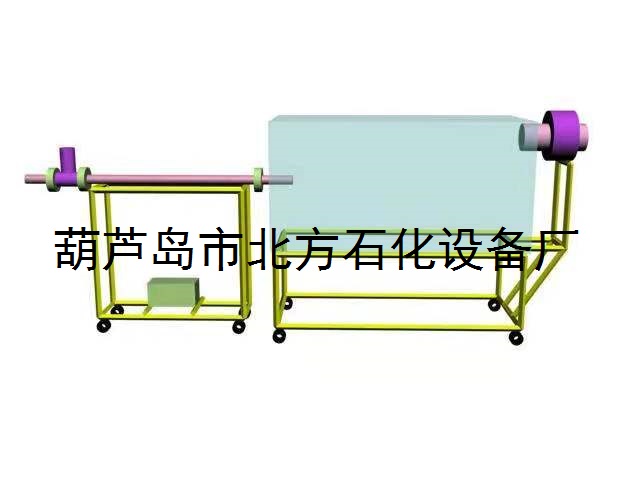

（六）激波管風洞



產品描述：

1、規格：激波管長1800mm，直徑φ76mm，風洞2000mm×1000mm×1000mm長方體箱；

2、材質：激波管為S30408不銹鋼，風洞材質為PC板；

3、驅動段長300mm，有高壓氣體進氣口，有壓力表，聯接電磁閥并聯接測試段。測試段長1500mm，有5個氣體沖擊壓力傳感器、測速傳感器聯接電腦采集沖擊壓力數據和曲線圖；

4、驅動段與測試段之間有電磁閥控制壓力氣體，當驅動段充氣量升高達所需要的氣壓后，控制啟動電磁閥瞬時（3/s）開啟后，驅動段高壓氣體瞬時3/s速度沖進測試段形成氣體激波沖入風洞進行撞擊測試；

5、如需要采用夾膜片進行激波測試時，拆下電磁閥，驅動段與測試聯接，在驅動段與測試段之間夾上膜片，當驅動段充氣量升高到一定氣壓時膜片破裂，氣體沖入測試段形成間斷面激波沖進風洞內撞擊測試物品；

6、驅動段氣體壓力5MPa；

7、激波管內表面精密拋光Ra0.2μm（表面光潔度9段─1000目），由于激波管內表面光滑、光潔如鏡，使氣體激波如在大氣真空中測試。

（七）粉塵爆炸泄爆測試激波管



產品描述：

1、粉塵爆炸激波管是對粉塵、粉體爆炸物進行燃爆發生爆炸沖擊壓力和火焰溫度變化過程測試、實驗；爆炸粉物在激波管內生成粉霧、云塵，同時引燃爆炸，形成爆炸沖擊力。是對粉塵、粉體爆炸物機理和爆炸力學的研究。

2、爆炸激波管總長度2.8米，直徑219。

3、4套自動噴粉系統，在激波管內迅速形成粉霧。

4、爆炸壓力5MPa。

5、真空系統：旋片式真空泵，真空度：0-100Kpa，分辨率0.1Kpa。

6、端面點火器聯接口。

7、激波管有多個傳感器聯接口。
