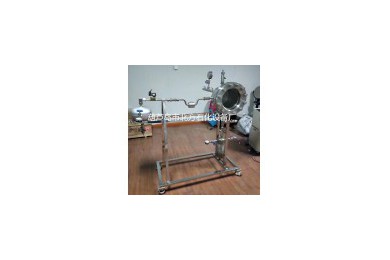

10L大視窗可燃液體噴灑液霧爆炸試驗裝置

產品描述

測試/試驗裝置由爆炸容器系統、大視窗觀測窗口、液霧噴灑系統、點火系統、數據采集系統、配氣/排氣/真空系統。

爆炸容器系統由爆炸腔構成，爆炸腔外形為圓柱筒體，容積10L，材質為不銹鋼，內腔精密拋光精度0.08μm，承耐壓力3Mpa。在爆炸腔筒體正面部份安裝大口徑觀測窗口，用于觀測、攝像爆炸腔內部的液霧形成、變化過程以及燃燒爆炸火焰的變化過程。在爆炸腔筒體頂部安裝壓力表、閥門、管件用于抽取真空，配氣、排氣時觀察爆炸腔內壓力、真空度變化。在爆炸腔筒體左側中心位置安裝液體噴灑液霧系統，液體由噴灑系統將液體霧化噴發到爆炸腔內點火爆炸。在爆炸腔筒體后側中心位置安裝點火電極用于點燃爆炸腔內瞬時產生的液霧。在爆炸腔筒體上安裝壓力傳感器用于監測、采集爆炸腔內爆炸壓力，安裝溫度傳感器用于監測、采集爆炸腔內溫度。

大視窗觀測窗口可視部為φ256mm，為高強鋼化玻璃，高透視率，通過高速攝像機、計算機采集可燃液體爆炸變化過程的火焰圖像。

可燃液體噴灑霧化系統由霧化噴發器、儲液罐、氣源管路組成。將液體霧化噴發到爆炸腔內，完成液體霧化的過程。

點火系統由點火電極、點火器構成，通過高壓放電點火擊穿空氣產生火花點燃爆炸腔內可燃物質。

數據采集系統通過壓力傳感器、溫度傳感器、計算機采集爆炸壓力和溫度數據。

配氣、排氣、真空系統由壓力表、閥門、真空泵、管路構成，可進行配氣、排氣、泄壓、抽取真空。
