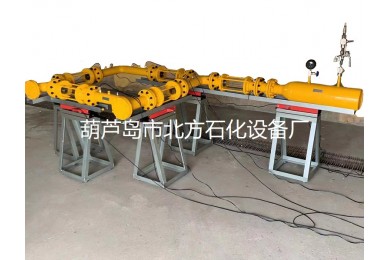

P型燃燒爆炸氣體煙流擴散測試系統
產品描述

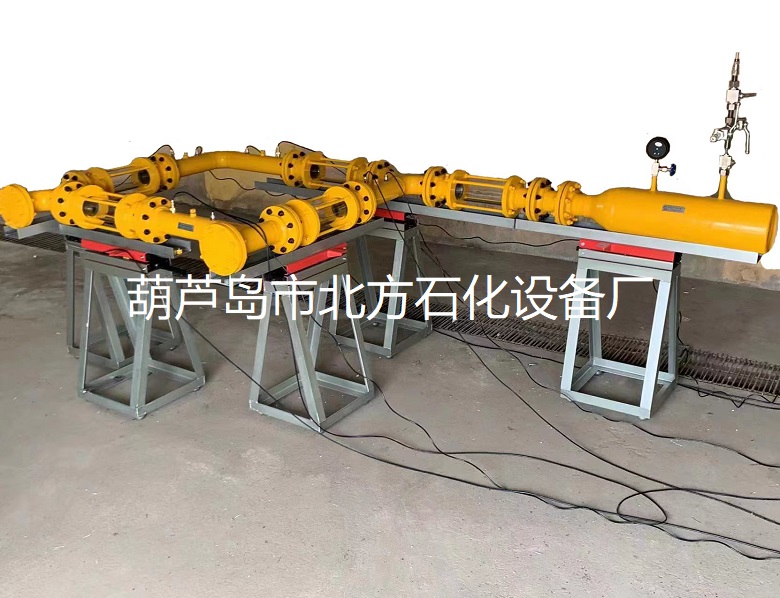

P型氣體煙流擴散管路系統組成:1)1組多組分可燃氣體爆炸高壓腔;2)1組雙夾膜段;3)5組可視觀測窗口;4)3組三叉分流段;5)1組90º彎管測試段;6)1組安裝在爆炸高壓腔上多路進氣管路;7)1組安裝在爆炸高壓腔上的安全裝置;8)1組安裝在爆炸高壓腔左端面中心位置上的點火器裝置;9)27組傳感器接口;10)同步多通道數據采集系統;11)抽真空系統;12)水平調節活動底座。
1)可燃氣體爆炸高壓腔體是20L容器管路,管路左端面中心位置安裝點火器點火電極,管路上面安裝1組多路進氣管路,抽真空管路、真空壓力表。容器管路氣密性壓力1.2MPa,管路內表面精密拋光精度0.2μm;管路內表面光滑如鏡,極大地減少了爆炸氣體沖擊摩擦阻力,仿真空間爆炸沖擊激波。
2)雙夾膜段連接爆炸腔容器管路與可視觀測窗口,雙夾膜段可采用單夾膜和雙夾膜試驗,夾膜段承耐沖擊壓力1.2MPa。爆炸氣體沖破爆破片后形成激波煙流分叉兩路擴散,兩路激波氣流交匯點形成高壓陡升,氣流壓力急速陡降后結束。
3)5組可視觀測窗口可視部分內徑90,長度300mm,承耐氣體沖擊壓力值0.1-1.2MPa,承耐燃燒爆炸溫度1100℃。在P型燃爆管路5個位置安裝,在5個不同位置觀測、攝像氣體煙流的發展變化運動速度、變化動態規律。
4)3組三叉分流段安裝在P型燃爆管路三個位置,用沖擊氣流分流。承耐沖擊壓力1.2MPa,承耐溫度1100℃。
5)1組90º彎路測試段,測試沖擊氣流彎路運動形態。承耐沖擊壓力1.2MPa,承耐溫度1100℃。
6)1組安裝在爆炸高壓腔體上的3-6路進氣管路,可同時多路多組分氣體輸入爆炸高壓腔。并有抽真空接口和真空壓力表,點火電極接口。
7)1組爆破片安全裝置安裝在爆炸高壓腔底部,整定壓力1.2MPa,爆炸沖擊壓力超過1.2MPa,爆破片制動泄爆,消除安全隱患,確保人員安全。
8)1組安裝在爆炸高壓腔左端面中心位置上的點火器裝置,點火電極插入爆炸高壓腔內100mm長。高能點火能量可調范圍0.1-100J,點火持續時間500ms。無線遙控器遠程點火。
9)27組傳感器接口分布在P型管路上,可任意在不同的位置上安裝壓力傳感器、火焰溫度傳感器。同時連接同步多通道數據采集系統。
10)P型燃爆管路水平調節活動底座由5套水平調節器組合5組活動支座組成,可水平升、降調節P型燃爆管路高低水平程度,可進行整體移動或拆卸部分移動。
11)高速爆炸壓力傳感器,分布安裝在爆炸管路上。
11.1防光壓阻式壓力傳感器。
11.2量程:0-5MPa。
11.3固有頻率:大于400K
11.4特點:耐2000℃瞬態高溫,防光干擾設計。
12)高溫火焰溫度傳感器分布安裝在爆炸管路上。
12.1快響應熱電偶具有能彎曲、耐高壓、熱響應時間快和堅固耐用等許多優點。
12.2可以直接測量從0℃-1300℃范圍內的液體、蒸氣、氣體介質的流體以及固體表面的溫度。
12.3溫度范圍:0-1300℃,響應時間:微秒級。
13)高速火焰光電傳感器分布在爆炸管路上。
13.1響應光譜:可見光450nm-980nm
13.2響應時間:≤10μs
13.3輸出阻抗:10kΩ
13.4工作電壓:4V
13.5信號輸出:TTL電平(火焰有、無)
13.6使用溫度:瞬時溫度可達2000℃
14)同步控制及多通道數據采集系統。
14.1是將動態信號采集、嵌入式總線、網絡通訊、模擬信號處理及計算機等多種技術融為一體的現代網絡化測試設備,它集信號調理、傳感器供電、數據采集、數據存儲為一體,通過TCP/IP協議與上位機進行通訊。直接聯接應變式傳感器、壓電式傳感器、ICP型傳感器,可完成速度、加速度、位移、力、壓力、溫度等物理量的信號采集。
14.2采用嵌入式網絡數據采集方式,可避免計算機軟硬件升級帶來的問題,有效的延長儀器的使用時間。
14.3通道數:并行8ch;
14.4 A/D分辨率:16Bit;
14.5 采集方式:連續、瞬態
14.6 采樣率:200KHz/CH
14.7 存儲深度(每通道):海量(連續寫硬盤)256K樣點/CH(瞬態);
14.8 觸發方式(瞬態):手動觸發、內觸發、外觸發、全通道觸發;
14.9 濾波器(-3dB):直通、低通1.5K-100K 程控可調;信號輸入類型:電壓V、電荷Q、ICP;
14.10通訊接口:RJ45以太網接口;
14.11橋壓2V-8V/5-20mA、恒流4mA/24V;
14.12供電:AC:220V/50Hz;
14.13支持軟件:PFM動態信號采集分析軟件
14.14 DAP瞬變信號采集軟件
